ESP32-CAM V0 — нюансы работы (AI-Thinker)

Коротко: пины AI‑Thinker, ключевая настройка SAFE GPIO=16 с подтяжкой 10k к 3.3V и кнопкой на GND для входа в AP‑режим, а также практический нюанс: модуль на базе CH340 не запустился — стабильная работа через внешний UART (5V, GND, RX, TX).

ESP32‑CAM AI‑Thinker SAFE GPIO 16 UART

ESP32-CAM V0 — нюансы работы (AI-Thinker)

Практические заметки по текущей версии модуля ESP32_CAM_V0: подключение, ключевые настройки и перевод камеры в режим точки доступа.

Важно: на текущем экземпляре модуль на базовом переходнике CH340 не заработал. Рабочий вариант — внешний UART-переходник с подключением 5V, GND, RX, TX.

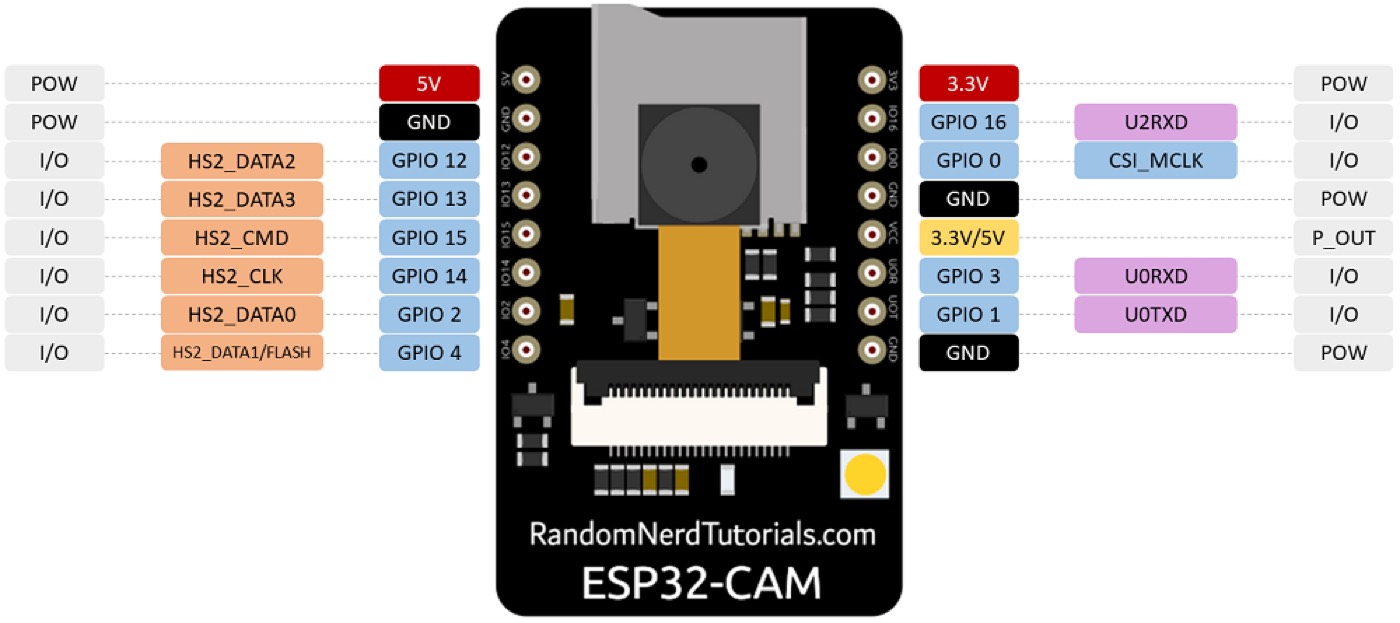

Источник распиновок ESP32-CAM

Общая справочная статья по распиновкам разных камер: Random Nerd Tutorials — ESP32-CAM Camera Boards Pin/GPIO Assignment

Для данной версии используется профиль ESP32-CAM AI-Thinker с такими пинами камеры:

#define PWDN_GPIO_NUM 32 #define RESET_GPIO_NUM -1 #define XCLK_GPIO_NUM 0 #define SIOD_GPIO_NUM 26 #define SIOC_GPIO_NUM 27 #define Y9_GPIO_NUM 35 #define Y8_GPIO_NUM 34 #define Y7_GPIO_NUM 39 #define Y6_GPIO_NUM 36 #define Y5_GPIO_NUM 21 #define Y4_GPIO_NUM 19 #define Y3_GPIO_NUM 18 #define Y2_GPIO_NUM 5 #define VSYNC_GPIO_NUM 25 #define HREF_GPIO_NUM 23 #define PCLK_GPIO_NUM 22


Настройки в профиле/интерфейсеПрофиль: Camera esp32-cam var0

Настройки камеры (через шестеренку):

  • Вариант платы: 0
  • GPIO контроль: 190

SAFE GPIO (кнопка режима AP)

Ключевая настройка: SAFE GPIO = 16.
  • Используется SAFE GPIO = 16.
  • Линия GPIO16 подтягивается к 3.3V через резистор 10k.
  • Кнопка подключается между GPIO16 и GND.
  • Кнопка переводит камеру в режим точки доступа (AP) и обратно.

Нюанс по железу и питанию

  • На базовой плате с переходником CH340 модуль не стартовал.
  • Рабочая схема: внешний UART-переходник.
  • Подключение для рабочего варианта: 5V, GND, RX, TX.
  • С этим подключением камера заработала стабильно.
  • Переходник CH340 требует отдельной диагностики.

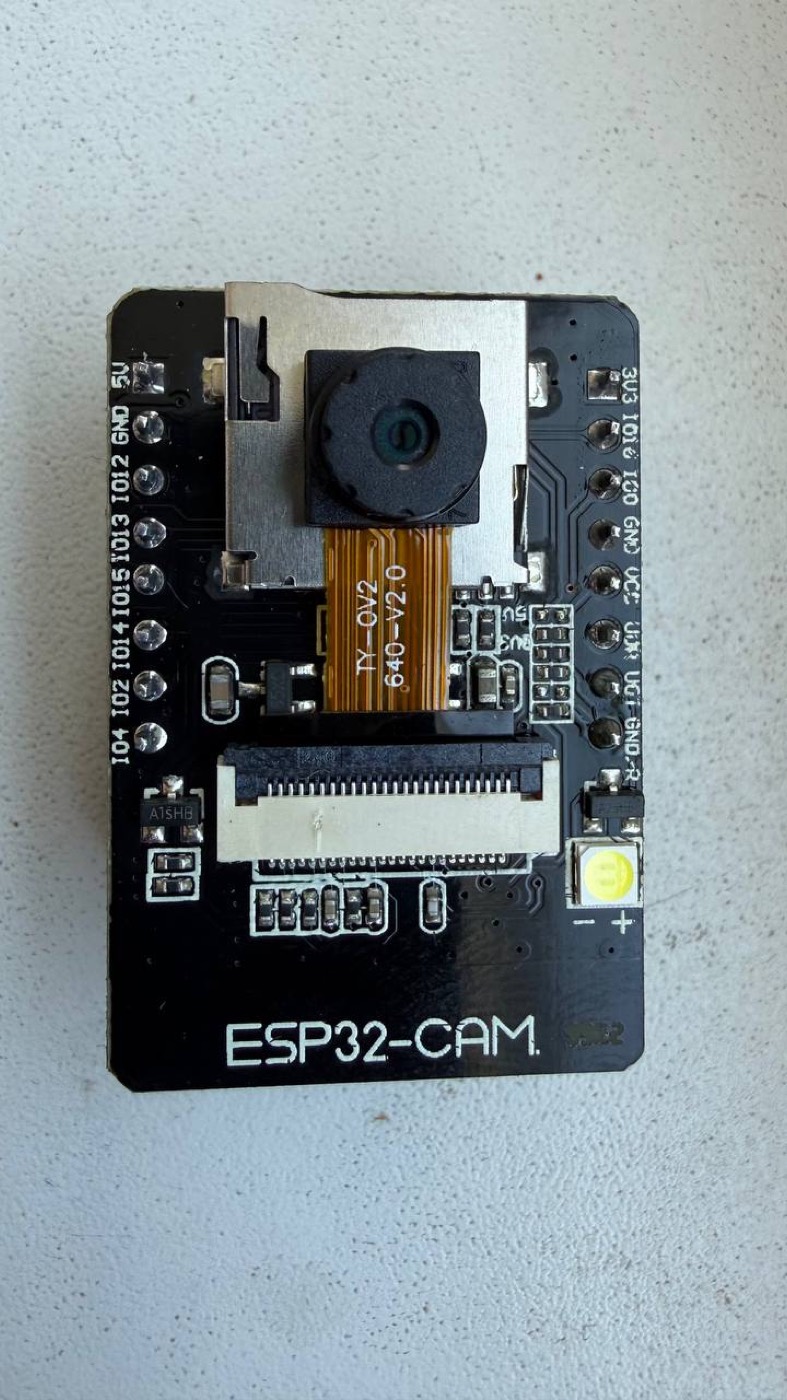

Камера, вид спереди


Камера, вид сбоку




Баовый переходник ESP32-CAM-MB (CH340), с которым модуль в текущей конфигурации не заработал.
