Lavritech Platform Firmware Builder

ModBus Master (DIY)

Опция ModBus Master позволяет контроллеру читать данные с ModBus RTU slave-устройств (счётчики электроэнергии, датчики, приводы) и передавать их в системы мониторинга через MQTT, HTTP и другие протоколы.

DIY-версия: для пользователей, которые самостоятельно собирают устройства и подключают конвертеры RS485. Требуется понимание протокола Modbus и схемотехники.

Кратко о протоколе Modbus RTU

Режим передачи	Полудуплексный (поочерёдный)
Физический интерфейс	RS-485
Формат данных	Бинарный
Структура пакета	Адрес устройства (1 байт) + Код функции (1 байт) + Данные + CRC (2 байта)
Скорость по умолчанию	9600 бод

Подключение конвертера RS-485

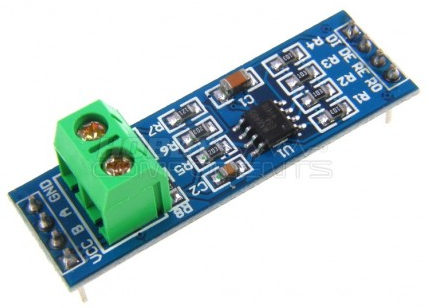

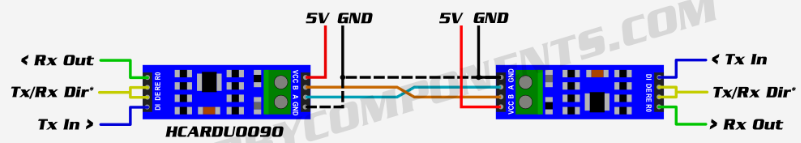

Для связи контроллера ESP32 с Modbus-устройствами нужен конвертер TTL ↔ RS-485 (на базе MAX485 или аналога).

ESP32: выводы UART и RTS настраиваются в веб-интерфейсе конструктора (гибкая привязка к GPIO).

Настройка аналоговых регистров

Основные параметры в веб-интерфейсе конструктора:

Параметр	Описание
Скорость	9600 (стандартная для большинства устройств)
Тип регистров	Read Input Registers (0x04) или Read Holding Registers (0x03)
Адрес устройства	Адрес slave-устройства на шине (обычно 1)
Стартовый регистр	Номер первого регистра для чтения
Количество регистров	Сколько регистров читать (каждый = 2 байта / 16 бит)

Настройки Modbus в интерфейсе

Шаблоны (маски) данных

Шаблон задаёт формат разбора ответа от slave-устройства. Параметры через запятую:

Параметр	Описание	Пример
`rX`	Количество регистров (Big Endian)	`r2` = 2 регистра (4 байта)
`eX` / `gX`	Количество регистров (другой порядок байт)	`e2`
`sX`	Пропустить X регистров	`s4` = пропустить 4 регистра
`dX`	Количество знаков после запятой	`d2` = два знака (245 → 2.45)
`mX`	Умножить на 10^X	`m2` = ×100
`i`	Число со знаком (signed)	`r1i`
`f` / `fa` / `fb`	Float (IEEE 754), разный порядок байт	`fb` = float Big Endian

Цифровые регистры (Discrete Inputs / Coils)

Тип	Описание	Доступ
Discrete Inputs	Однобитовые входы («сухие» контакты)	Только чтение
Coils	Однобитовые выходы (реле)	Чтение и запись

Состояние цифровых регистров доступно через селекторы и Interpreter.

Управление через HTTP и MQTT

HTTP GET-запросы

Действие	URL
Запись RAW данных	`http://IP/modbus&write=HEX_DATA` (CRC добавляется автоматически)
Запись регистра	`http://IP/modbus?addr=X?reg=Y&data=Z`
Запись метрики	`http://IP/modbus&dev=X&num=Y&data=Z` (только Holding Registers)

MQTT-топики

`login/hostname/mbraw`	Запись RAW данных
`login/hostname/mbregX/Y`	Запись регистра (X = адрес, Y = номер)

Примеры подключения устройств

PZEM-014 / PZEM-016 (AC мониторинг)

Адрес:	1
Стартовый регистр:	0
Количество регистров:	9
Тип:	Read Input Registers (0x04)
Маска:	`r1d1,r2d3,r2d1,r2,r1d1,rd2`
Метрики:	Напряжение, ток, мощность, энергия, частота, cosφ

Смена адреса: http://IP/modbus&write=010600020005
Сброс счётчика: http://IP/modbus&write=0142

Настройки PZEM в интерфейсе

PZEM-017 (DC мониторинг)

Адрес:	1
Стартовый регистр:	0
Количество регистров:	6
Тип:	Read Input Registers (0x04)
Маска:	`r1d2,r1d2,r2d1,r2`

Требуется включение 2 stop bits в настройках.

Eastron SDM220 / SDM120 / SDM630

Адрес:	1
Стартовый регистр:	0
Количество регистров:	14
Тип:	Read Input Registers (0x04)
Маска (SDM220/120):	`fb,s4,fb,s4,fb`
Маска (SDM630):	`fb,fb,fb,fb,fb,fb,fb,fb,fb`

Скорость обязательно 9600.

Возникли проблемы? Нажмите кнопку Обратная связь вверху страницы — создайте тикет через FixFlow, опишите проблему и приложите скриншот настроек.
