L2_Gate_WB (обновлено: 20 Apr 2026, 21:35:03)

Lavritech L2 Gate WB — контроллер автоматизации на базе Wiren Board WB-MGE v.3 с кастомной прошивкой Lavritech. 2× RS-485, Ethernet 10/100, Wi-Fi, слот WBIO. Modbus Master/Slave, MQTT, облако, автономная логика — полноценный ПЛК вместо простого шлюза Modbus TCP.

Lavritech L2 Gate WB

Lavritech L2 Gate WB — универсальный контроллер автоматизации на базе железа Wiren Board WB-MGE v.3 с кастомной прошивкой Lavritech. Два независимых порта RS-485, Ethernet 10/100, Wi-Fi 2.4 ГГц и слот WBIO для подключения модулей расширения. Форм-фактор 2DIN для монтажа на DIN-рейку.

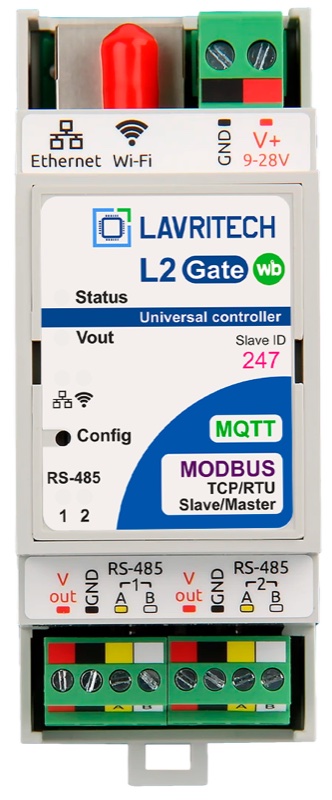

Lavritech L2 Gate WB — вид сверху

В чём отличие от стандартного WB-MGE?
Стандартная прошивка Wiren Board делает устройство шлюзом Modbus TCP. Прошивка Lavritech превращает его в полноценный контроллер: с собственной логикой, MQTT-клиентом, HTTP API, облачной интеграцией и поддержкой готовых шаблонов Modbus-устройств.

Применение

  • Энергомониторинг со счётчиков Modbus (Eastron, Меркурий, PZEM и др.)
  • Сбор данных с Modbus-датчиков (CO2, температура, влажность, давление)
  • Автономная автоматизация зданий, теплиц, котельных, серверных
  • Интеграция в SCADA, BMS, Home Assistant через MQTT или Modbus TCP
  • Замена ПЛК в задачах, где не нужна сложная логика
  • Шлюз Modbus ↔ MQTT с собственной обработкой данных
  • Расширение инфраструктуры Wiren Board (совместимость с модулями WBIO)

Функции прошивки Lavritech

  • Modbus Master + Slave — одновременно на обоих портах
  • Два независимых RS-485 порта (Modbus RTU / TCP / Slave / Master)
  • Ethernet 10/100 (Modbus TCP, MQTT)
  • Wi-Fi 2.4 ГГц (клиент, точка доступа)
  • Слот WBIO — до 8 модулей расширения Wiren Board
  • MQTT-клиент для Home Assistant, Node-RED, Zabbix
  • HTTP API — управление через GET-запросы
  • Облако Lavritech — удалённый мониторинг без публичного IP
  • Interpreter — скриптовый движок для автономной логики
  • Планировщик Cron, логические выражения, NVS-хранение настроек
  • Каталог готовых шаблонов Modbus-устройств с автообновлением
  • Сканер шины (стандартный + «Быстрый Modbus» Wiren Board)
  • Telegram / Email уведомления из коробки
  • Веб-интерфейс настройки и мониторинга
  • OTA-обновления прошивки
  • Программное управление выходом Vout, электронные терминаторы 120 Ω и failsafe bias 560 Ω

Технические параметры

Процессор ESP32 (кастомная прошивка Lavritech)
Интерфейсы 2× RS-485, Ethernet (RJ45), Wi-Fi 2.4 ГГц
Шина расширения WBIO (I/O Bus) — до 8 модулей
Питание 9–28 В DC, опционально PoE 802.3af/at (модуль WBP-ACTIVE-POE)
Потребление ~1 Вт при 24 В
Выход Vout программно управляемый, до 2,5 А (500 мА при PoE)
Порт программирования USB-C (под крышкой)
Форм-фактор 2DIN, монтаж на DIN-рейку
Размеры / масса 36×90×58 мм / 105 г
Рабочая температура −40 … +70 °C
Средний срок службы 5 лет

Сценарии использования

Энергомониторинг объекта

Подключите счётчики Eastron SDM, Меркурий или PZEM к первому порту RS-485. Контроллер опрашивает их по готовым шаблонам и публикует данные в MQTT каждые N секунд. Через облако Lavritech графики доступны из любой точки без публичного IP.

Автоматизация на базе Wiren Board WBIO

Слот WBIO позволяет подключать стандартные модули Wiren Board (реле, дискретные/аналоговые входы). Логика управления живёт в Interpreter на контроллере — внешний ПЛК не нужен.

Шлюз Modbus ↔ MQTT с логикой

Один порт RS-485 опрашивает полевые устройства как Master, второй работает Slave для SCADA. Контроллер по пути агрегирует, фильтрует и публикует в MQTT — SCADA получает уже готовые данные.

Совместимость с экосистемой Wiren Board

По аппаратной части L2 Gate WB — это Wiren Board WB-MGE v.3. Полная совместимость с модулями WBIO. Переход с оригинальной прошивки WB на Lavritech и обратно — по USB-C без вскрытия корпуса. Настройки прошивок независимы.

Ссылки

  • Каталог шаблонов Modbus-устройств — в веб-интерфейсе контроллера
  • Документация по MQTT и облаку Lavritech — в разделах Wiki
  • Wiren Board WB-MGE v.3 (оригинальная документация) — wirenboard.com
