Модуль BMP180

Датчик атмосферного давления и температуры. Подключается по I2C с фиксированным адресом 0x77. Используется для оценки высоты, отслеживания изменений погоды и простого климатического мониторинга.

BMP085 / BMP180 — датчик давления и температуры

Модуль датчика BMP180

Датчик BMP085 / BMP180 измеряет атмосферное давление и температуру. Используется для оценки высоты/изменений погоды, а также как простой климатический датчик. Подходит для помещения и для улицы только в защищённом корпусе без прямой влаги/конденсата.

Интерфейс: I2C
Адрес I2C: фиксированный 0x77 (7-битный). В некоторых сканерах может отображаться как 0xEE (запись) и 0xEF (чтение).

Пины модуля и назначение

  • VIN — питание модуля (вход питания)
  • 3V0 — выход стабилизированного питания модуля (3.3В)
  • GND — земля
  • SCL — линия тактирования I2C
  • SDA — линия данных I2C

Подключение к ESP32 (I2C)

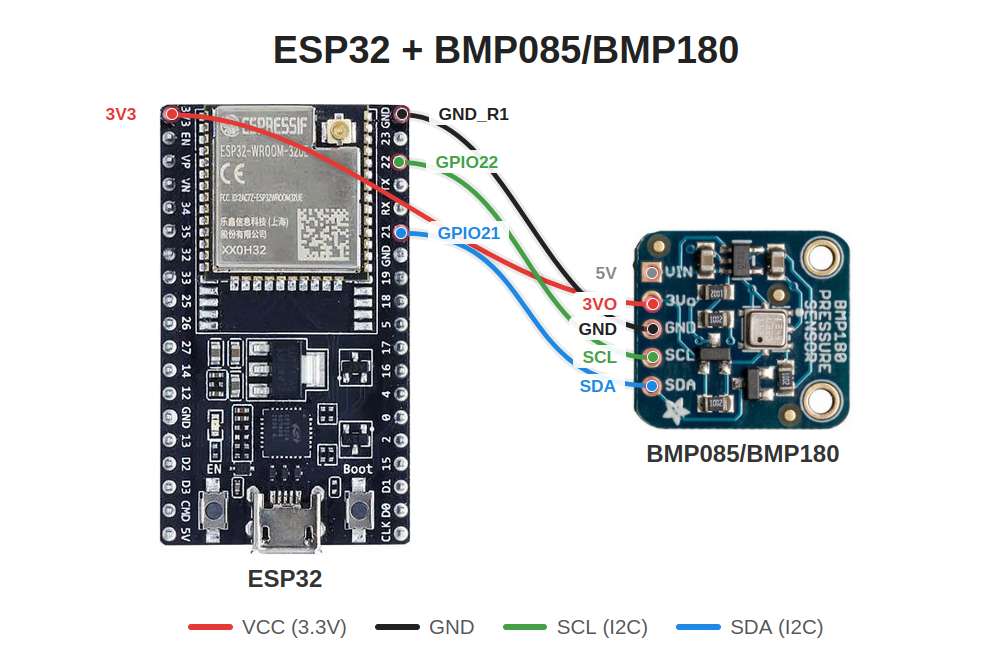

Схема подключения BMP180 к ESP32

  • 3V0 → 3.3V
  • GND → GND
  • SCL → GPIO22 (SCL)
  • SDA → GPIO21 (SDA)
